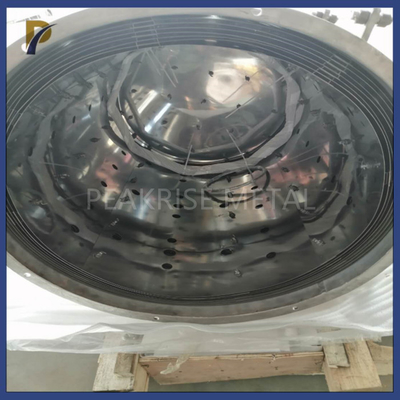

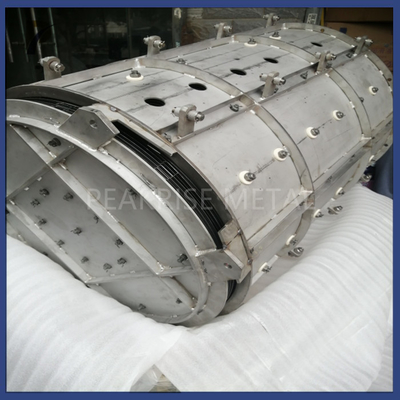

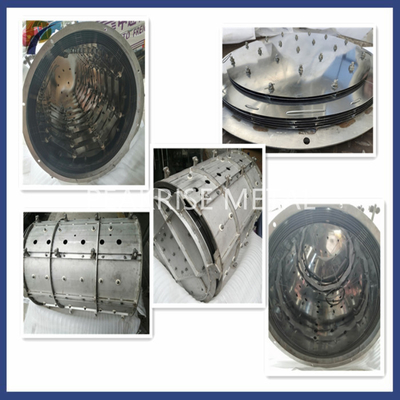

Piec do wzrostu kryształów szafiru z polem termicznym molibdenu


1. Wyjaśnienie pola termicznego molibdenu wykorzystywanego w piecu do hodowli kryształów szafiru:

Części pieców próżniowych można również izolować grafitem i molibdenem.Osłona termiczna w całkowicie metalowym polu termicznym składa się z kilku warstw metalowych płytek, z określoną przestrzenią pomiędzy każdą warstwą.

W standardowym piecu próżniowym o temperaturze roboczej 1315°C osłona termiczna składa się zwykle z dwóch warstw blach molibdenowych po wewnętrznej stronie i trzech warstw blach ze stali nierdzewnej na zewnątrz. Ilość arkuszy molibdenu i grubość każdej warstwę należy zwiększyć, jeśli konieczne są wyższe temperatury robocze.Blachę molibdenową można zastąpić blachą tantalową, jeżeli temperatura pracy jest wyższa niż 1650°C.Liczba warstw i odległość między arkuszami blachy określają izolacyjność termiczną pola cieplnego wykonanego w całości z metalu.Odległości te służą do zapobiegania przewodzeniu i promieniowaniu ciepła na zewnątrz rdzenia pola termicznego.Promieniowanie cieplne uwalniane ze środka pola termicznego jest odbijane z powrotem do znajdującego się tam przedmiotu obrabianego ze względu na właściwości odbijające blachy molibdenowej.W miejscach, gdzie wymagana jest ekstremalna czystość i próżnia, często stosuje się całkowicie metalowe pola termiczne.Należy zauważyć, że w przypadku pola termicznego wykonanego w całości z metalu kruchość molibdenu nastąpi w temperaturze 1150°C w wyniku rekrystalizacji metalu, a krucha metalowa osłona termiczna może łatwo zostać uszkodzona przez element mocujący lub obrabiany przedmiot, który spadnie na ekran.Koszt całkowicie metalowych pól cieplnych jest często droższy niż pól zbudowanych z innych materiałów ze względu na wysoki koszt metalicznego molibdenu.

2. Pole termiczne molibdenu dla pieca do wzrostu kryształów szafiru Pomiary i tolerancje:

Jednostka:mm

W zależności od potrzeb klienta istnieje możliwość wykonania wymiarów specjalnych.

3. Pole termiczne molibdenu w piecu do wzrostu kryształów szafiru, procedura i aparatura produkcyjna:


4. Wykorzystanie pola termicznego molibdenu w piecu do hodowli kryształów szafiru:

Najważniejszą rolą molibdenowej osłony odbiciowej jest zapobieganie i odbijanie ciepła w piecu do uprawy szafiru jako jednego z elementów osłony termicznej.Poprawa wyciągania kryształów wymaga elementów osłony termicznej o dużej gęstości, precyzyjnych pomiarach, gładkiej powierzchni, łatwym montażu i akceptowalnej konstrukcji.

Piece próżniowe itp. mogą również wykorzystywać pola termiczne molibdenu do izolacji cieplnej i odbijania ciepła.
