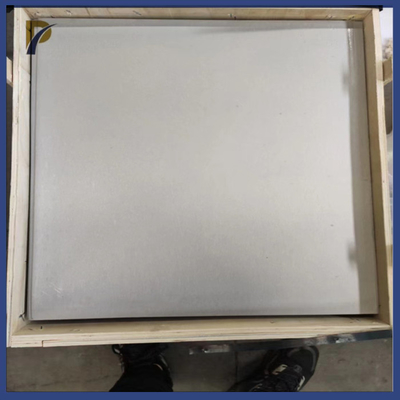

ASTM B760 Blacha wolframowa do przemysłu oświetleniowego Elektronika Blacha ze stopu wolframu Walcowana na zimno blacha wolframowa

Arkusz wolframu dla przemysłu elektroniki oświetleniowej

1. Opis blachy wolframowej dla przemysłu elektroniki oświetleniowej:

Do wytworzenia proszku wolframu używa się prasowania izostatycznego, który następnie jest spiekany w wysokiej temperaturze w celu uzyskania płyty wolframowej.Po walcowaniu płyty wolframowej na walcarce, płyta wolframowa i arkusz wolframu są cięte i formowane za pomocą nożyc.Stosowane są głównie do produkcji próżni elektrycznej.Element grzejny pieca, osłona termiczna i części elektrycznego, próżniowego źródła światła elektrycznego itp., łódka wolframowa wykonana z blachy wolframowej metodą tłoczenia i formowania służy do powlekania próżniowego naczyń.

2. RozmiarZ arkusza wolframu dla przemysłu elektroniki oświetleniowej:

1) Nazwa: W1 (W 99,95% min)
2) Zastosowanie: Do odkurzaczy elektrycznych, oświetlenia, przemysłu elektronicznego.

3) Walcowane na zimno
a) Grubość: 0,10-1,0 mm
b) Szerokość: maks. 500 mm

c) Długość: maks. 1000 mm

4) Walcowane na gorąco
a) Grubość: 1,0-4,0 mm
b) Szerokość: maks. 500 mm

c) Długość: maks. 1000 mm

Powierzchnia: czarna, alkaliczna, polerowana

Norma: ASTM B760

3. Produkuj rzemiosłoZ arkusza wolframu dla przemysłu elektroniki oświetleniowej:

Proszek wolframu formuje się przez prasowanie izostatyczne, a następnie spieka w wysokiej temperaturze w próżni w celu przygotowania płyty wolframowej, którą można bezpośrednio dostarczać klientom lub wymaganą płytę wolframową można uzyskać po wielokrotnym walcowaniu arkusza wolframu.Walcowanie można podzielić na walcowanie na gorąco., walcowane na ciepło i walcowane na zimno.Ze względu na dużą odporność wolframu na odkształcenia zwykłe rolki nie mogą w pełni spełniać wymagań walcowania blachy wolframowej;zamiast tego należy stosować rolki składające się z określonych materiałów.Podczas walcowania bułki należy rozgrzać.Temperatura wstępnego podgrzewania waha się w zależności od warunków walcowania i wynosi od 100 do 350°C.Obróbka jest możliwa, gdy gęstość względna półfabrykatu – różnica pomiędzy gęstością rzeczywistą i teoretyczną – jest większa niż 90%.Wydajność przetwarzania jest również korzystna, gdy gęstość pustego materiału wynosi od 92 do 94%.W wyniku źle dobranych parametrów odkształcenia i temperatury wlewka do walcowania na gorąco w zakresie 1 350 - 1500°C wlewek ulegnie rozwarstwieniu. Temperatura początkowa walcowania na ciepło wynosi 1200°C, a grubość blachy walcowanej na gorąco wynosi 8 mm .Po walcowaniu na ciepło może osiągnąć 0,5 mm, a następnie walcowanie na zimno można zastosować do 0,1 mm.

4. ZastosowanieZ arkusza wolframu dla przemysłu elektroniki oświetleniowej:

Arkusz wolframu można stosować na części źródeł światła elektrycznego i elektryczne urządzenia próżniowe;produkcja łodzi wolframowych;osłony termiczne i elementy grzejne pieców wysokotemperaturowych;Sprzęt do diagnostyki medycznej i leczenia;ekranowanie promieniowania i zakłóceń;przybory do powlekania próżniowego.

5. Zawartość chemicznaZ arkusza wolframu dla przemysłu elektroniki oświetleniowej:

Aby dowiedzieć się więcej o naszych produktach, kliknij poniższy przycisk.
