Niestandardowy miedziany molibdenowy materiał mikroelektroniczny Arkusz pakietu elektronicznego ze stopu MoCu

Miejsce pochodzenia Chiny
Nazwa handlowa PRM
Orzecznictwo ISO9001
Numer modelu zwyczaj
Minimalne zamówienie 1 kg
Cena $50~200/kg
Szczegóły pakowania obudowa ze sklejki
Czas dostawy 7 ~ 10 dni roboczych
Zasady płatności T/T
Możliwość Supply 2000 kg / miesiąc

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
nazwa Zastosowanie stopu miedzi molibdenu jako materiału mikroelektronicznego Materiał Stop miedzi molibdenu
Stopień MoCu10,MoCu15,MoCu20,MoCu25,MoCu30,MoCu35 itd. Kształt Mały arkusz lub niestandardowy
Powierzchnia jasny Rozmiar Zgodnie z życzeniem klienta
Aplikacja Dziedzina materiałów mikroelektronicznych Port eksportowy Dowolny port w Chinach
Podkreślić

Niestandardowy materiał mikroelektroniczny

,

materiał mikroelektroniczny molibdenu

,

spiekany materiał molibdenowy

Zostaw wiadomość
opis produktu

Zastosowanie stopu miedzi molibdenu jako materiału mikroelektronicznego



1. Opis stopu miedzi molibdenowej jako materiału mikroelektronicznego:



Stop molibdenowo-miedziowy (MoCu molibdenowo-miedziany i wolframowo-miedziowy, oba mają niską rozszerzalność (współczynnik rozszerzalności cieplnej molibdenu wynosi 5,0x10-6/℃, współczynnik rozszerzalności cieplnej wolframu wynosi 4,5x10-6/℃), i ma wysoką przewodność cieplną miedzi., jego współczynnik rozszerzalności cieplnej i przewodność cieplną można regulować za pomocą składu.Oba są szeroko stosowane jako układ scalony, grzejnik, materiał radiatora zgodnie z potrzebami.



2. ParametrZe stopu miedzi molibdenu jako materiału mikroelektronicznego:





Przewodność cieplna

W/(m﹒k)

Współczynnik rozszerzalności cieplnej 10-6/K Gęstość g/cm3 Właściwa przewodność cieplna W/(m﹒k)
WCu 140~210 5,6~8,3 15~17 9~13
MoCu 184~197 7,0 ~ 7,1 9,9~10,0 18~20
MoCu15 160 7.0 10 /
MoCu20 170 8.0 9.9 /
MoCu25 180 9.0 9.8 /
pn 138 5.35 10.22 13,5
Cu 400 16,5 8.93 45

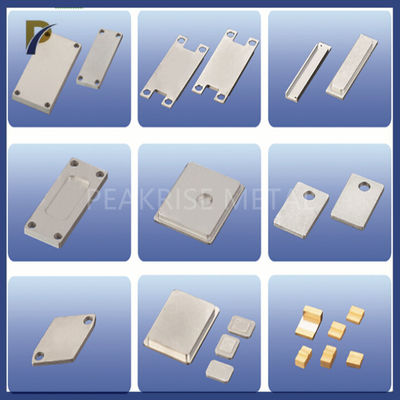

Niestandardowy miedziany molibdenowy materiał mikroelektroniczny Arkusz pakietu elektronicznego ze stopu MoCu 0Niestandardowy miedziany molibdenowy materiał mikroelektroniczny Arkusz pakietu elektronicznego ze stopu MoCu 1



3. Rzemiosło produkcyjneZe stopu miedzi molibdenu jako materiału mikroelektronicznego:



Metoda spiekania w fazie ciekłej:


Mieszany proszek wolframu i miedzi lub molibdenu i miedzi jest spiekany w fazie ciekłej w temperaturze 1300-1500° po sprasowaniu.Materiał przygotowany tą metodą ma słabą jednorodność, wiele zamkniętych pustek, a gęstość jest zwykle mniejsza niż 98%.Może poprawić aktywność spiekania, poprawiając w ten sposób gęstość stopów wolframu z miedzią i molibdenu z miedzią.Jednak spiekanie aktywowane niklem znacznie zmniejszy przewodność elektryczną i cieplną materiału, a wprowadzenie zanieczyszczeń w stopowaniu mechanicznym również zmniejszy przewodność materiału;metoda współredukcji tlenków do wytwarzania proszków jest procesem kłopotliwym, ma niską wydajność produkcji i trudność w produkcji masowej.


Metoda infiltracji szkieletu wolframowo-molibdenowego:


Najpierw proszek wolframu lub proszek molibdenu jest prasowany w kształt i spiekany w szkielet wolframu i molibdenu o określonej porowatości, a następnie infiltrowany miedzią.Ten proces jest odpowiedni dla produktów z miedzi wolframowej i miedzi molibdenowej o niskiej zawartości miedzi. W porównaniu z miedzią molibdenową, miedź wolframowa ma zalety małej masy, łatwej obróbki, współczynnika rozszerzalności liniowej, przewodności cieplnej i niektórych głównych właściwości mechanicznych równoważnych miedzi wolframowej.Chociaż odporność na ciepło nie jest tak dobra jak w przypadku miedzi wolframowej, jest lepsza niż niektóre materiały żaroodporne, więc perspektywa zastosowania jest lepsza.Ponieważ zwilżalność molibdenu-miedzi jest gorsza niż wolframu-miedzi, zwłaszcza przy wytwarzaniu molibdenu-miedzi o niskiej zawartości miedzi, gęstość materiału po infiltracji jest niska, w konsekwencji materiał nie może spełniać norm dotyczących szczelności, przewodności elektrycznej lub przewodność cieplna.Jego zastosowanie jest ograniczone.



4. ZastosowanieZe stopu miedzi molibdenu jako materiału mikroelektronicznego:



Miedź molibdenowa jest szeroko stosowana w układach scalonych, radiatorach i radiatorach oraz innych materiałach mikroelektronicznych.Układy scalone dużej mocy i urządzenia mikrofalowe wymagają materiałów o wysokiej przewodności elektrycznej i cieplnej jako elementów przewodzących i rozpraszających ciepło, przy jednoczesnym uwzględnieniu wydajności próżni, odporności na ciepło i współczynnika rozszerzalności cieplnej.Materiały z miedzi wolframowej i molibdenowo-miedziowej spełniają te wymagania ze względu na swoje właściwości i dlatego są preferowanymi materiałami do tego zastosowania.



Elektroniczny materiał opakowaniowy z miedzi molibdenowej ma doskonałe przewodnictwo cieplne i regulowany współczynnik rozszerzalności cieplnej.Jest obecnie preferowanym elektronicznym materiałem opakowaniowym dla elementów elektronicznych dużej mocy w kraju i za granicą i można go dopasować do ceramiki Be0 i Al203.Inne branże obejmują branżę lotniczą, energoelektronikę, lasery półprzewodnikowe dużej mocy i medycynę.



Ponadto w dziedzinie opakowań mikrofalowych i opakowań o częstotliwości radiowej materiał ten jest również szeroko stosowany jako radiator.W wojskowym sprzęcie elektronicznym jest często używany jako materiał bazowy do płytek drukowanych o wysokiej niezawodności.
