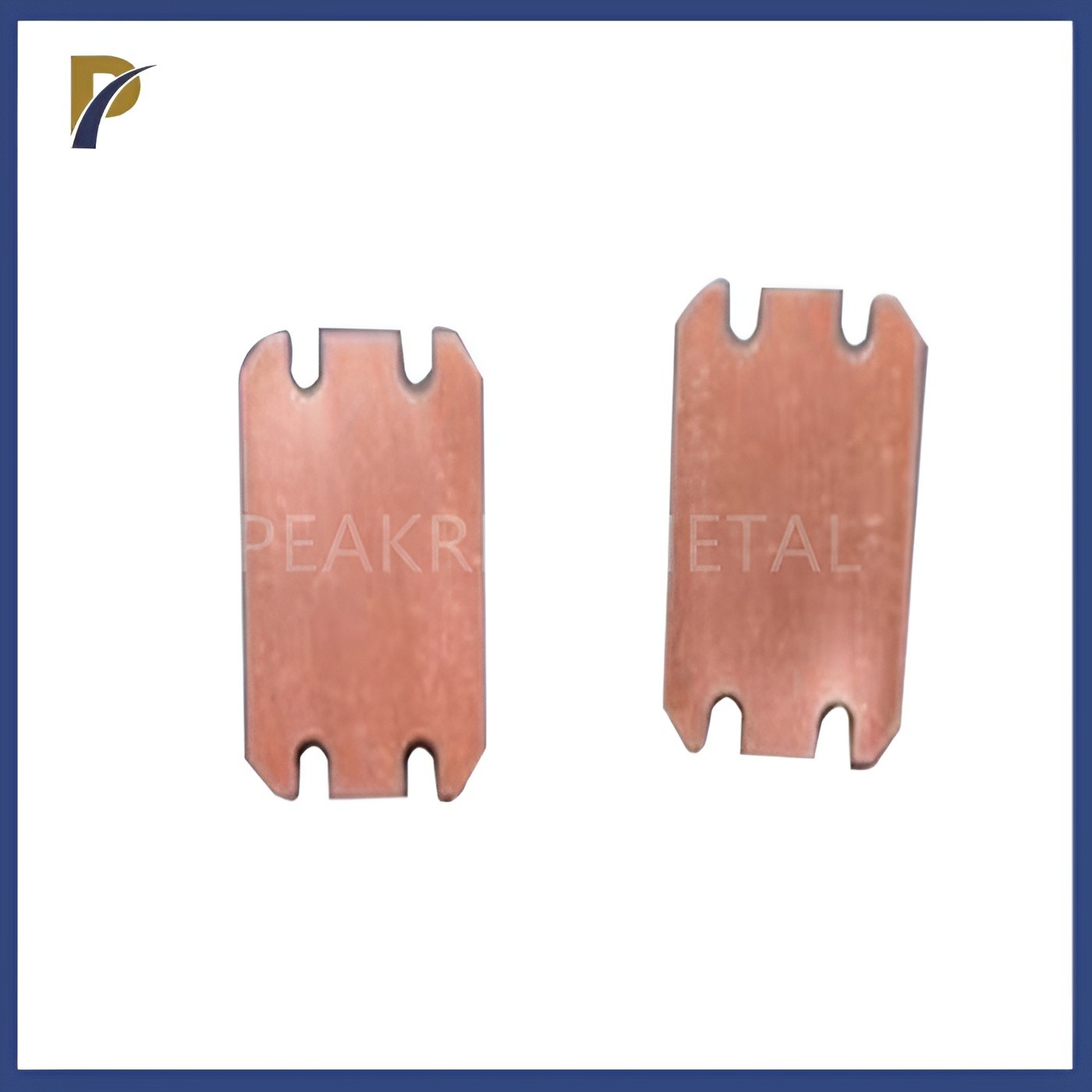

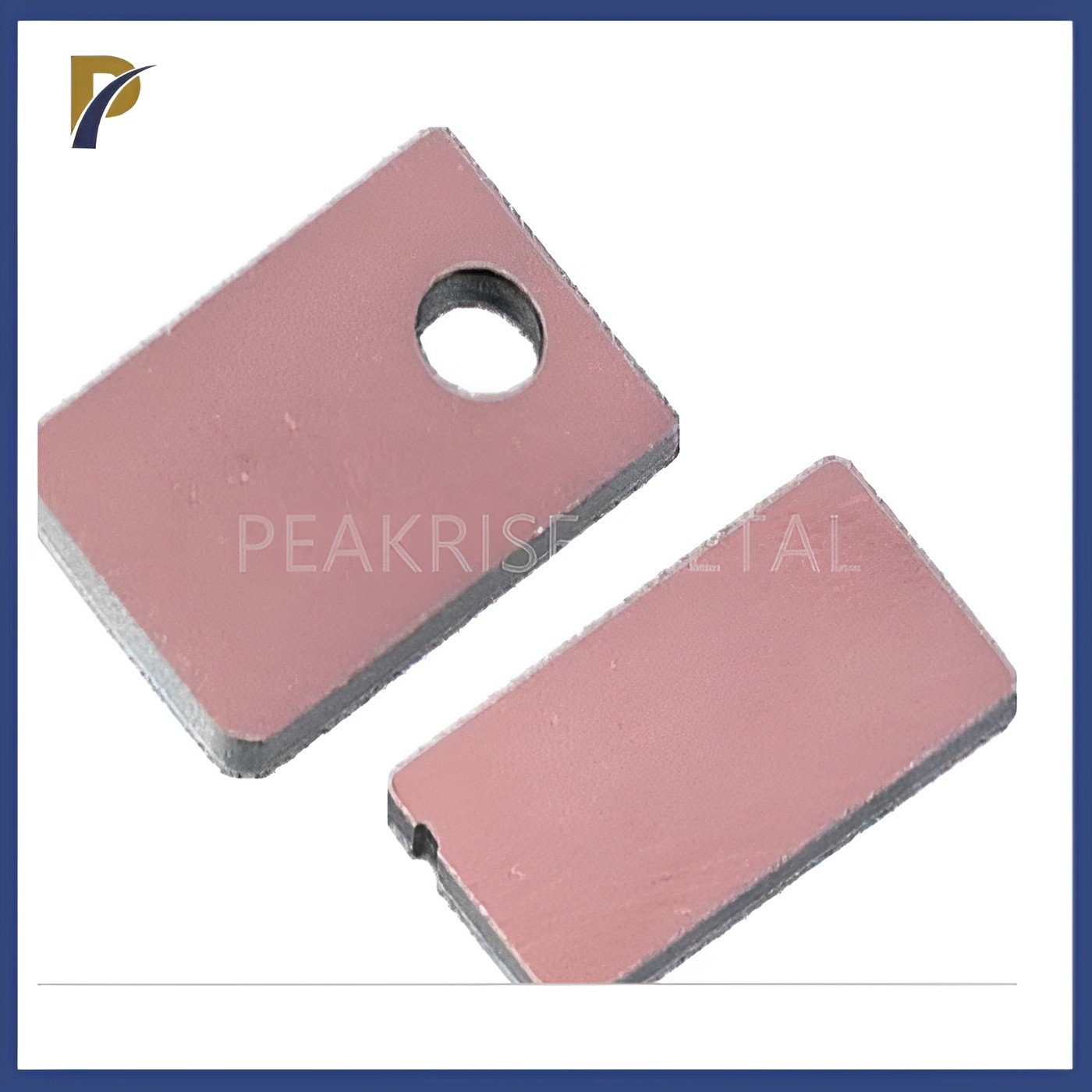

CPC Podłoże ze stopu miedzi molibdenowej do szklanej płytki adaptera Opakowania mikroelektroniczne

Charakteryzuje się tym, że obejmuje następujące etapy:

1), galwanizacja płyty ze stopu molibdenu i miedzi, galwanizacja miedzi na górnej i dolnej stronie płyty ze stopu molibdenu i miedzi, warstwa galwaniczna staje się ziarnista, aby uzyskać miedziowaną płytkę ze stopu molibdenu i miedzi;

2), galwanizacja miedziana, galwanizacja miedzi po jednej stronie miedzianej płytki, warstwa galwaniczna staje się ziarnista i otrzymuje miedzianą płytkę miedzianą;

3), klejenie, umieść miedziowaną płytkę miedzianą o powierzchni nie mniejszej niż miedziowana płyta ze stopu molibdenu z miedzią po obu stronach miedziowanej płyty ze stopu molibdenu z miedzią, aby utworzyć pierwszorzędną płytę kompozytową, galwanizowana powierzchnia miedziowanej płytki miedzianej i miedziowanej płytki ze stopu molibdenu i miedzi. Dwie powierzchnie galwanizowane są ze sobą połączone;

4), ciśnienie hydrauliczne, płyta kompozytowa pierwszego poziomu jest umieszczana na prasie hydraulicznej w celu uzyskania ciśnienia hydraulicznego, a miedziana płyta miedziana i miedziowana płyta ze stopu molibdenu i miedzi są ściśle połączone ze sobą przez ciśnienie hydrauliczne w celu uzyskania drugiego -poziomowa deska kompozytowa, a ciśnienie 20MPa;

5), spiekanie, umieszczanie wtórnej płyty kompozytowej po ciśnieniu hydraulicznym w elektrycznym piecu grzewczym do spiekania, podgrzewanie do 1060-1080°C w stanie ochrony atmosfery i utrzymywanie jej w cieple przez 2 godziny w celu uzyskania płyty kompozytowej trzeciego stopnia ;

6), walcowanie na gorąco, walcowanie na gorąco płyty kompozytowej trzeciego poziomu w stanie ochrony atmosfery w celu uzyskania płyty kompozytowej czwartego poziomu, temperatura walcowania na gorąco wynosi 750-850 ° C;

7), obróbka powierzchni, przyjęcie maszyny do polerowania taśmowego w celu usunięcia warstwy utleniającej na powierzchni płyty kompozytowej czwartego stopnia, uzyskanie płyty kompozytowej piątej klasy;

8), walcowanie na zimno, walcowanie na zimno płyty kompozytowej piątej klasy, tak aby płyta kompozytowa piątej klasy spełniała wymagania dotyczące grubości i otrzymywała płytę kompozytową szóstej klasy;

9), poziomowanie, poziomowanie sześciopoziomowej deski kompozytowej i uzyskanie po poziomowaniu gotowej deski kompozytowej miedziano-molibdenowo-miedziano-miedzianej.

3. Parametrz Cu/MoCu30/Cu CPC 1:4:1 Podłoże do opakowań mikroelektronicznych:

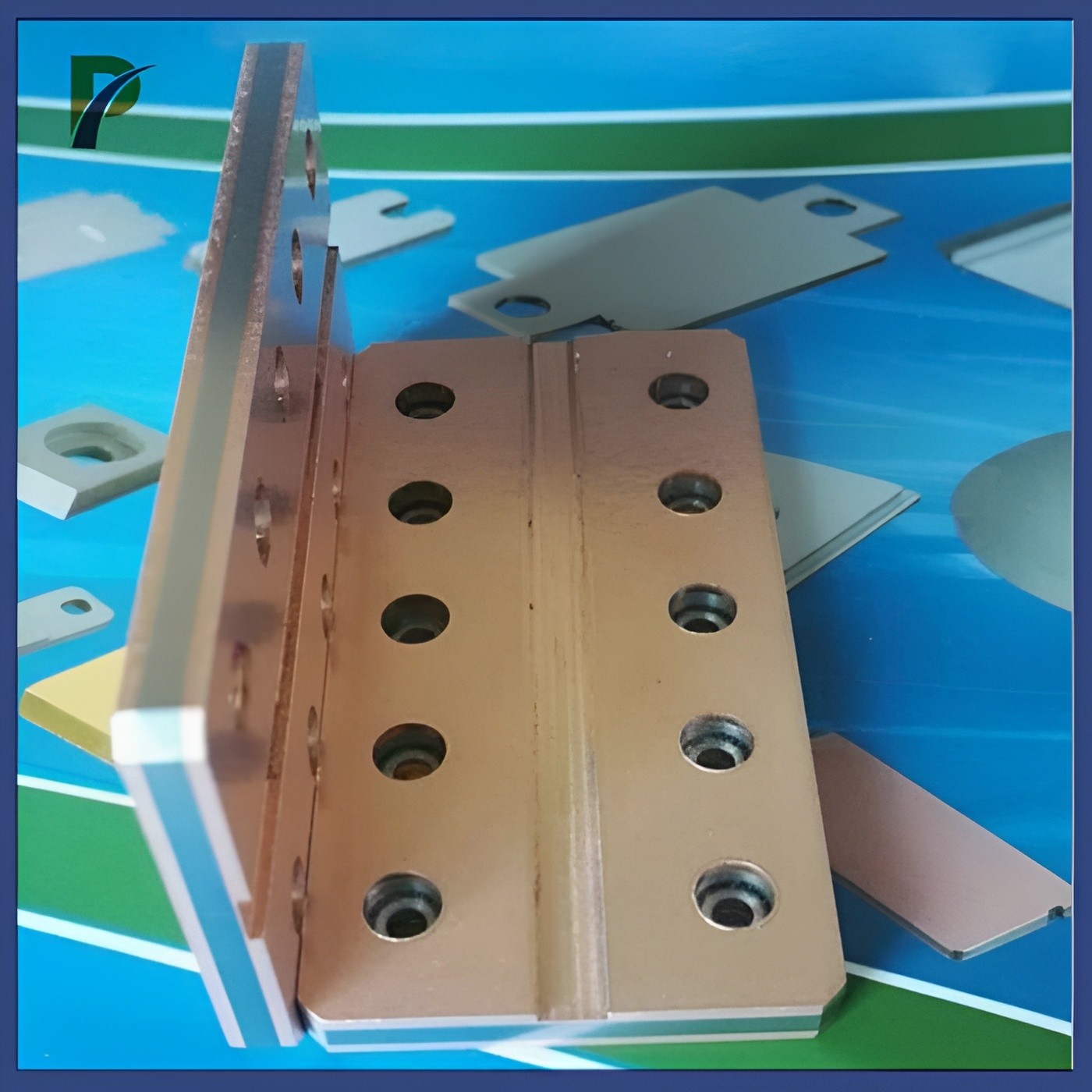

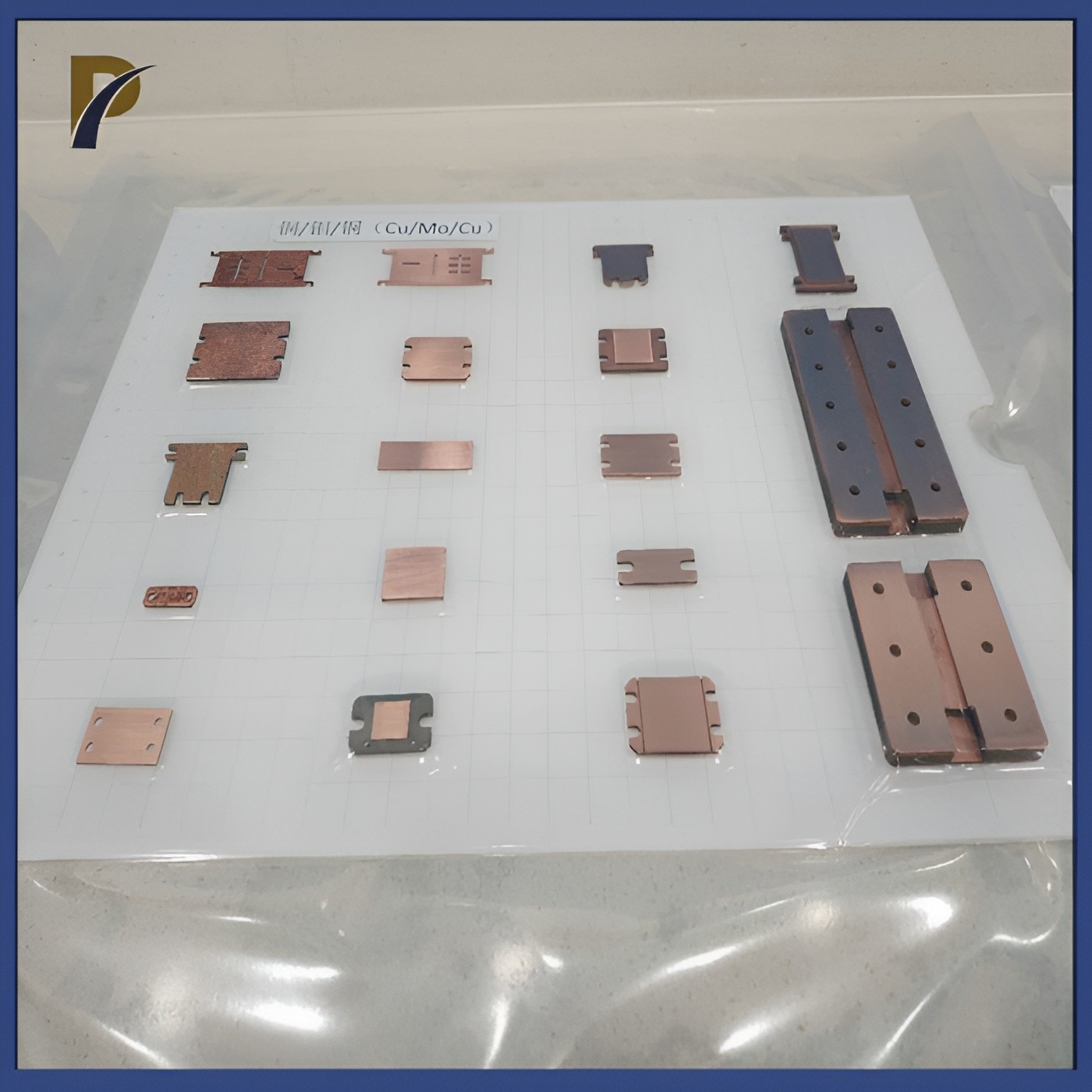

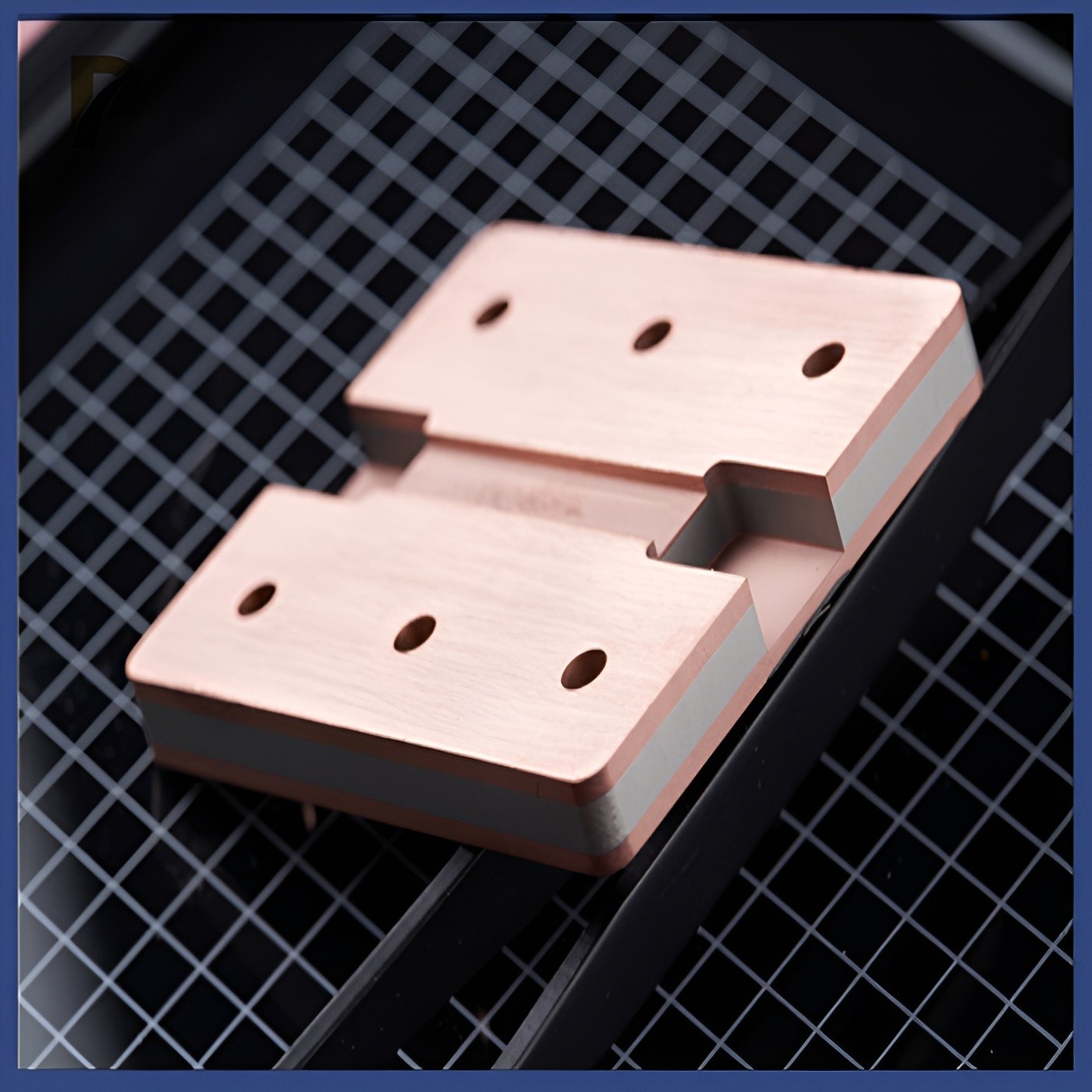

Rozmiar zgodnie z rysunkiem klienta, możemy przetworzyć dowolny kształt arkusza Cu / MoCu30 / Cu do pakowania mikroelektronicznego.

Kliknij poniższy przycisk, aby dowiedzieć się więcej o naszych produktach.
